Khám Phá Thế Giới Led 7 Đoạn: Từ Cơ Bản Đến Ứng Dụng

Led 7 đoạn là một trong những linh kiện điện tử phổ biến nhất hiện nay, được sử dụng rộng rãi trong việc hiển thị thông tin số. Từ đồng hồ, máy tính, bảng điện tử cho đến các thiết bị gia dụng, led 7 đoạn đóng vai trò quan trọng trong việc giao tiếp giữa máy móc và con người. Bài viết này sẽ dẫn dắt bạn tìm hiểu chi tiết về led 7 đoạn, từ cấu tạo, nguyên lý hoạt động đến các ứng dụng thực tiễn và cách kết nối chúng.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Led 7 Đoạn

Led 7 đoạn, đúng như tên gọi, gồm 7 đoạn led riêng lẻ được sắp xếp theo hình số 8. Mỗi đoạn led này có thể được điều khiển bật/tắt độc lập, cho phép hiển thị các chữ số từ 0 đến 9 và một số ký tự đặc biệt. Nguyên lý hoạt động của led 7 đoạn dựa trên hiện tượng phát quang của diode khi có dòng điện chạy qua. Bằng cách điều khiển dòng điện chạy qua từng đoạn led, ta có thể tạo ra các chữ số hoặc ký tự mong muốn. Có hai loại led 7 đoạn phổ biến: cathode chung và anode chung. Sự khác biệt nằm ở cách kết nối cực dương (anode) hoặc cực âm (cathode) của các đoạn led.

Cấu tạo led 7 đoạnCấu tạo led 7 đoạn

Việc lựa chọn loại led 7 đoạn nào phụ thuộc vào mạch điều khiển và cách bạn muốn kết nối chúng. Ví dụ, nếu bạn sử dụng vi điều khiển để điều khiển led 7 đoạn, việc chọn loại cathode chung hay anode chung sẽ ảnh hưởng đến cách viết chương trình.

Các Loại Led 7 Đoạn Phổ Biến

Trên thị trường hiện nay có nhiều loại led 7 đoạn với kích thước, màu sắc và kiểu dáng khác nhau. Bạn có thể dễ dàng tìm thấy led 7 đoạn màu đỏ, xanh lá, xanh dương, vàng, trắng, thậm chí là nhiều màu trên cùng một led. Kích thước cũng đa dạng, từ loại nhỏ chỉ vài mm đến loại lớn hàng chục cm, phù hợp với nhiều ứng dụng khác nhau.

Các loại led 7 đoạnCác loại led 7 đoạn

“Việc lựa chọn loại led 7 đoạn phù hợp phụ thuộc vào yêu cầu cụ thể của dự án,” ông Nguyễn Văn An, kỹ sư điện tử tại Công ty Điện tử ABC, chia sẻ. “Ví dụ, đối với các thiết bị cầm tay, led 7 đoạn nhỏ gọn, tiết kiệm năng lượng sẽ là lựa chọn tối ưu. Còn đối với bảng hiển thị lớn, cần sử dụng led 7 đoạn có kích thước lớn và độ sáng cao.”

Ứng Dụng Của Led 7 Đoạn Trong Đời Sống

Led 7 đoạn được ứng dụng rộng rãi trong cuộc sống hàng ngày, từ những thiết bị đơn giản đến phức tạp. Chúng ta có thể dễ dàng bắt gặp led 7 đoạn trên đồng hồ điện tử, máy tính bỏ túi, bảng điện tử hiển thị giá cả, bảng điểm trong các trận đấu thể thao, và nhiều thiết bị gia dụng khác như lò vi sóng, máy giặt, điều hòa.

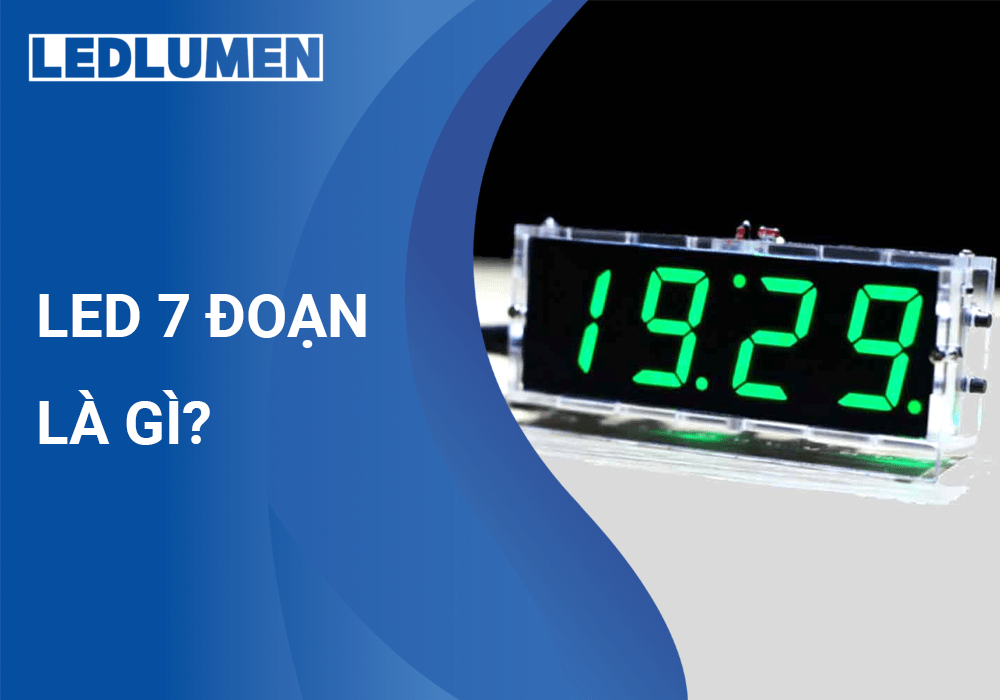

Ứng dụng của led 7 đoạnỨng dụng của led 7 đoạn

Kết Nối Led 7 Đoạn Với Vi Điều Khiển

Kết nối led 7 đoạn với vi điều khiển là một kỹ năng quan trọng đối với những người học điện tử. Có nhiều cách để kết nối, từ sử dụng điện trở hạn dòng cho từng đoạn led đến sử dụng IC giải mã. Việc sử dụng IC giải mã giúp đơn giản hóa mạch và giảm số lượng chân vi điều khiển cần sử dụng.

“Khi kết nối led 7 đoạn, cần chú ý đến điện áp và dòng điện cho phép của từng loại led để tránh làm hỏng linh kiện,” bà Phạm Thị Lan, giảng viên Khoa Điện tử Trường Đại học XYZ, nhấn mạnh. “Ngoài ra, cần lựa chọn điện trở hạn dòng phù hợp để đảm bảo độ sáng của led và tuổi thọ của linh kiện.”

Kết nối led 7 đoạn với vi điều khiểnKết nối led 7 đoạn với vi điều khiển

Kết Luận

Led 7 đoạn là một linh kiện điện tử cơ bản nhưng vô cùng hữu ích. Hiểu rõ về cấu tạo, nguyên lý hoạt động và cách kết nối led 7 đoạn sẽ giúp bạn có thể ứng dụng chúng vào nhiều dự án điện tử khác nhau. Hy vọng bài viết này đã cung cấp cho bạn những kiến thức bổ ích về led 7 đoạn. Hãy bắt đầu khám phá và sáng tạo với led 7 đoạn ngay hôm nay!

FAQ

  1. Led 7 đoạn là gì? Led 7 đoạn là một loại linh kiện hiển thị số và một số ký tự đặc biệt bằng cách bật/tắt 7 đoạn led được sắp xếp theo hình số 8.

  2. Có những loại led 7 đoạn nào? Có hai loại led 7 đoạn phổ biến: cathode chung và anode chung.

  3. Led 7 đoạn được ứng dụng ở đâu? Led 7 đoạn được sử dụng rộng rãi trong đồng hồ, máy tính, bảng điện tử, thiết bị gia dụng, và nhiều ứng dụng khác.

  4. Làm thế nào để kết nối led 7 đoạn với vi điều khiển? Có thể kết nối trực tiếp với điện trở hạn dòng hoặc sử dụng IC giải mã.

  5. Tại sao cần sử dụng điện trở hạn dòng khi kết nối led 7 đoạn? Điện trở hạn dòng giúp bảo vệ led khỏi bị cháy do dòng điện quá lớn.

  6. Làm sao để chọn led 7 đoạn phù hợp? Cần xem xét kích thước, màu sắc, độ sáng và loại (cathode chung hay anode chung) phù hợp với ứng dụng.

  7. Tôi có thể tìm mua led 7 đoạn ở đâu? Bạn có thể mua led 7 đoạn tại các cửa hàng linh kiện điện tử.
