Khám Phá IC Cổng NAND: Cánh Cổng Logic Cơ Bản Trong Điện Tử

Ic Cổng Nand, một linh kiện điện tử nhỏ bé nhưng lại đóng vai trò then chốt trong vô số ứng dụng điện tử và điện lạnh. Từ các mạch điều khiển đơn giản đến hệ thống phức tạp, IC cổng NAND hiện diện khắp nơi, chứng tỏ sức mạnh và tính linh hoạt của mình. Bài viết này sẽ đưa bạn vào thế giới của IC cổng NAND, từ nguyên lý hoạt động đến ứng dụng thực tế, giúp bạn hiểu rõ hơn về linh kiện quan trọng này.

IC Cổng NAND là gì?

IC cổng NAND (Not-AND) là một loại cổng logic cơ bản thực hiện phép toán logic “NOT AND”. Nói một cách đơn giản, cổng NAND cho ra mức logic “0” chỉ khi tất cả các đầu vào của nó đều ở mức logic “1”. Trong mọi trường hợp khác, đầu ra của cổng NAND sẽ là “1”. IC cổng NAND có thể được chế tạo từ các transistor, diode, hoặc các linh kiện bán dẫn khác. Hiện nay, chúng thường được tích hợp trong các IC (integrated circuit – mạch tích hợp) với số lượng lớn, cho phép xây dựng các mạch điện tử phức tạp với kích thước nhỏ gọn và hiệu năng cao. Việc hiểu rõ về IC cổng NAND là bước đầu tiên để nắm vững nguyên lý hoạt động của nhiều mạch điện tử phức tạp hơn.

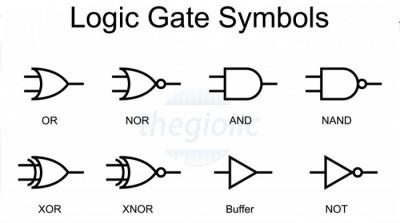

Ký hiệu IC cổng NANDKý hiệu IC cổng NAND

Nguyên Lý Hoạt Động của IC Cổng NAND

Để hiểu rõ hơn về cách IC cổng NAND hoạt động, hãy cùng xem xét bảng chân lý của nó:

Đầu vào A Đầu vào B Đầu ra
0 0 1
0 1 1
1 0 1
1 1 0

Như bạn thấy, chỉ khi cả hai đầu vào A và B đều là “1” thì đầu ra mới là “0”. Điều này khác với cổng AND, nơi đầu ra chỉ là “1” khi cả hai đầu vào đều là “1”. Chính vì đặc điểm này mà cổng NAND được gọi là cổng “NOT AND” (phủ định của AND).

Bảng chân lý IC cổng NANDBảng chân lý IC cổng NAND

Ông Nguyễn Văn An, kỹ sư điện tử tại Công ty Điện lạnh Hà Nội chia sẻ: “IC cổng NAND có tính ứng dụng rất cao vì nó có thể được sử dụng để tạo ra bất kỳ cổng logic nào khác. Đây là một đặc điểm quan trọng giúp đơn giản hóa việc thiết kế mạch.”

Ứng Dụng của IC Cổng NAND trong Điện Tử, Điện Lạnh

IC cổng NAND được sử dụng rộng rãi trong nhiều ứng dụng điện tử và điện lạnh, bao gồm:

  • Mạch điều khiển: IC cổng NAND có thể được sử dụng để xây dựng các mạch điều khiển đơn giản, ví dụ như mạch điều khiển bật/tắt đèn, quạt, máy bơm.
  • Mạch nhớ: Chúng cũng là thành phần quan trọng trong việc xây dựng các mạch nhớ, như bộ nhớ flash.
  • Mạch logic phức tạp: Bằng cách kết hợp nhiều cổng NAND, ta có thể tạo ra các mạch logic phức tạp hơn, ví dụ như mạch giải mã, mạch so sánh, mạch đếm.
  • Ứng dụng trong điện lạnh: Trong lĩnh vực điện lạnh, IC cổng NAND được sử dụng trong các mạch điều khiển nhiệt độ, điều khiển máy nén, và nhiều ứng dụng khác.

Ứng dụng IC cổng NAND trong mạch điện tửỨng dụng IC cổng NAND trong mạch điện tử

Tự Học về IC Cổng NAND

Nếu bạn muốn tìm hiểu sâu hơn về IC cổng NAND, có rất nhiều tài liệu trực tuyến và sách vở bạn có thể tham khảo. Bạn cũng có thể thực hành với các mạch mô phỏng trên máy tính để nắm vững hơn về nguyên lý hoạt động của cổng NAND.

Bà Phạm Thị Lan, giảng viên bộ môn Điện tử tại Đại học Bách Khoa Hà Nội cho biết: “Thực hành là chìa khóa để nắm vững kiến thức về điện tử. Hãy bắt đầu với những mạch đơn giản và dần dần tăng độ phức tạp.”

Kết luận

IC cổng NAND là một linh kiện cơ bản nhưng vô cùng quan trọng trong điện tử và điện lạnh. Hiểu rõ về nguyên lý hoạt động và ứng dụng của IC cổng NAND sẽ giúp bạn có nền tảng vững chắc để khám phá sâu hơn về thế giới điện tử. Hy vọng bài viết này đã cung cấp cho bạn những kiến thức hữu ích về IC cổng NAND. Hãy tiếp tục theo dõi “Học điện lạnh” để cập nhật thêm nhiều kiến thức bổ ích khác.

FAQ về IC Cổng NAND

  1. IC cổng NAND khác gì với cổng AND? Cổng NAND là phủ định của cổng AND. Đầu ra của cổng NAND chỉ là “0” khi tất cả các đầu vào đều là “1”.
  2. Tại sao IC cổng NAND được sử dụng rộng rãi? Vì nó có thể được sử dụng để tạo ra bất kỳ cổng logic nào khác, giúp đơn giản hóa việc thiết kế mạch.
  3. Tôi có thể tìm tài liệu học tập về IC cổng NAND ở đâu? Bạn có thể tìm thấy nhiều tài liệu trực tuyến, sách vở, và các khóa học về điện tử.
  4. Làm thế nào để thực hành với IC cổng NAND? Bạn có thể sử dụng các phần mềm mô phỏng mạch điện tử trên máy tính hoặc mua các bộ kit điện tử để thực hành.
  5. IC cổng NAND có ứng dụng gì trong điện lạnh? Chúng được sử dụng trong các mạch điều khiển nhiệt độ, điều khiển máy nén, và nhiều ứng dụng khác.
  6. IC cổng NAND có đắt không? IC cổng NAND có giá khá rẻ và dễ dàng tìm mua.
  7. Tôi cần kiến thức gì để học về IC cổng NAND? Kiến thức cơ bản về điện tử số là đủ để bạn bắt đầu học về IC cổng NAND.
