Diode Dập Xung: Ứng Dụng Và Nguyên Lý Hoạt Động Trong Điện Tử Điện Lạnh

Diode Dập Xung, hay còn gọi là diode flyback, đóng vai trò cực kỳ quan trọng trong nhiều mạch điện, đặc biệt là trong các hệ thống điện tử điện lạnh hiện đại. Nắm vững nguyên lý hoạt động và ứng dụng của loại diode này là chìa khóa để bạn trở thành một kỹ thuật viên điện lạnh chuyên nghiệp. Bài viết này sẽ giúp bạn hiểu sâu hơn về diode dập xung, từ cấu tạo, nguyên lý hoạt động đến những ứng dụng thực tế trong các thiết bị điện lạnh.

Cấu tạo của Diode Dập Xung

Về cơ bản, diode dập xung là một loại diode bán dẫn có khả năng chịu được điện áp ngược cao và dòng điện xung lớn. Khác biệt chính của nó so với các loại diode thông thường nằm ở thiết kế đặc biệt nhằm giảm thiểu hiện tượng switching loss (mất mát khi chuyển mạch) và bảo vệ các linh kiện khác trong mạch. Chúng thường được chế tạo với công nghệ tiên tiến, sử dụng vật liệu bán dẫn có tốc độ hồi phục nhanh và khả năng chịu nhiệt tốt. Bạn sẽ dễ dàng nhận thấy chúng có kích thước nhỏ gọn nhưng khả năng xử lý công suất lại rất lớn. Hình dạng bên ngoài thường là dạng khối nhỏ, có các cực được đánh dấu rõ ràng.

Cấu tạo của một diode dập xung

Nguyên Lý Hoạt Động Của Diode Dập Xung

Diode dập xung hoạt động dựa trên nguyên lý dẫn điện một chiều. Khi có điện áp thuận được áp dụng, diode cho phép dòng điện chạy qua một cách dễ dàng. Tuy nhiên, điểm đặc biệt nằm ở khả năng chịu được điện áp ngược cao và dòng điện xung lớn. Trong các mạch điện tử điện lạnh, diode dập xung thường được sử dụng trong các mạch chuyển mạch, đặc biệt là mạch flyback (mạch phản hồi) trong nguồn điện.

Diode Dập Xung trong Mạch Flyback

Trong mạch flyback, cuộn cảm tích lũy năng lượng khi mạch hoạt động. Khi mạch chuyển sang trạng thái tắt, năng lượng được giải phóng đột ngột, tạo ra một xung điện áp ngược rất cao. Diode dập xung sẽ đóng vai trò như một con đường dẫn điện cho xung điện áp ngược này, tránh gây ra hiện tượng voltage spike (đỉnh điện áp) làm hỏng các linh kiện khác trong mạch. Nó giúp bảo vệ các bóng bán dẫn công suất và các linh kiện khác khỏi bị hỏng do điện áp cao đột biến. Việc lựa chọn diode dập xung phù hợp về điện áp ngược tối đa và dòng điện xung tối đa là vô cùng quan trọng để đảm bảo hoạt động ổn định của hệ thống.

Ứng Dụng Của Diode Dập Xung Trong Điện Tử Điện Lạnh

Diode dập xung có mặt trong rất nhiều thiết bị điện tử điện lạnh. Dưới đây là một số ứng dụng tiêu biểu:

• Nguồn Sạc Flyback: Như đã đề cập, diode dập xung là thành phần không thể thiếu trong các mạch nguồn flyback, được sử dụng rộng rãi trong máy lạnh, tủ lạnh, máy điều hòa không khí… Nó giúp ổn định điện áp đầu ra và bảo vệ các linh kiện khác trong mạch.
• Mạch Chuyển Mạch Cao Tần: Trong các mạch chuyển mạch cao tần, diode dập xung giúp giảm thiểu nhiễu điện từ và bảo vệ các linh kiện khỏi bị hỏng do điện áp cao đột biến. Đây là một ứng dụng quan trọng trong các thiết bị điện lạnh hiện đại sử dụng công nghệ inverter.
• Bảo Vệ Bóng Bán Dẫn Công Suất: Diode dập xung đóng vai trò như một cầu chì tự động, bảo vệ bóng bán dẫn công suất khỏi bị hỏng do điện áp ngược quá lớn. Đây là một ứng dụng cực kỳ quan trọng, giúp tăng độ bền và tuổi thọ của các thiết bị điện lạnh.
• Mạch Điều Khiển Động Cơ: Trong một số mạch điều khiển động cơ, đặc biệt là động cơ không đồng bộ, diode dập xung được sử dụng để bảo vệ mạch điều khiển khỏi bị hỏng do dòng điện ngược.

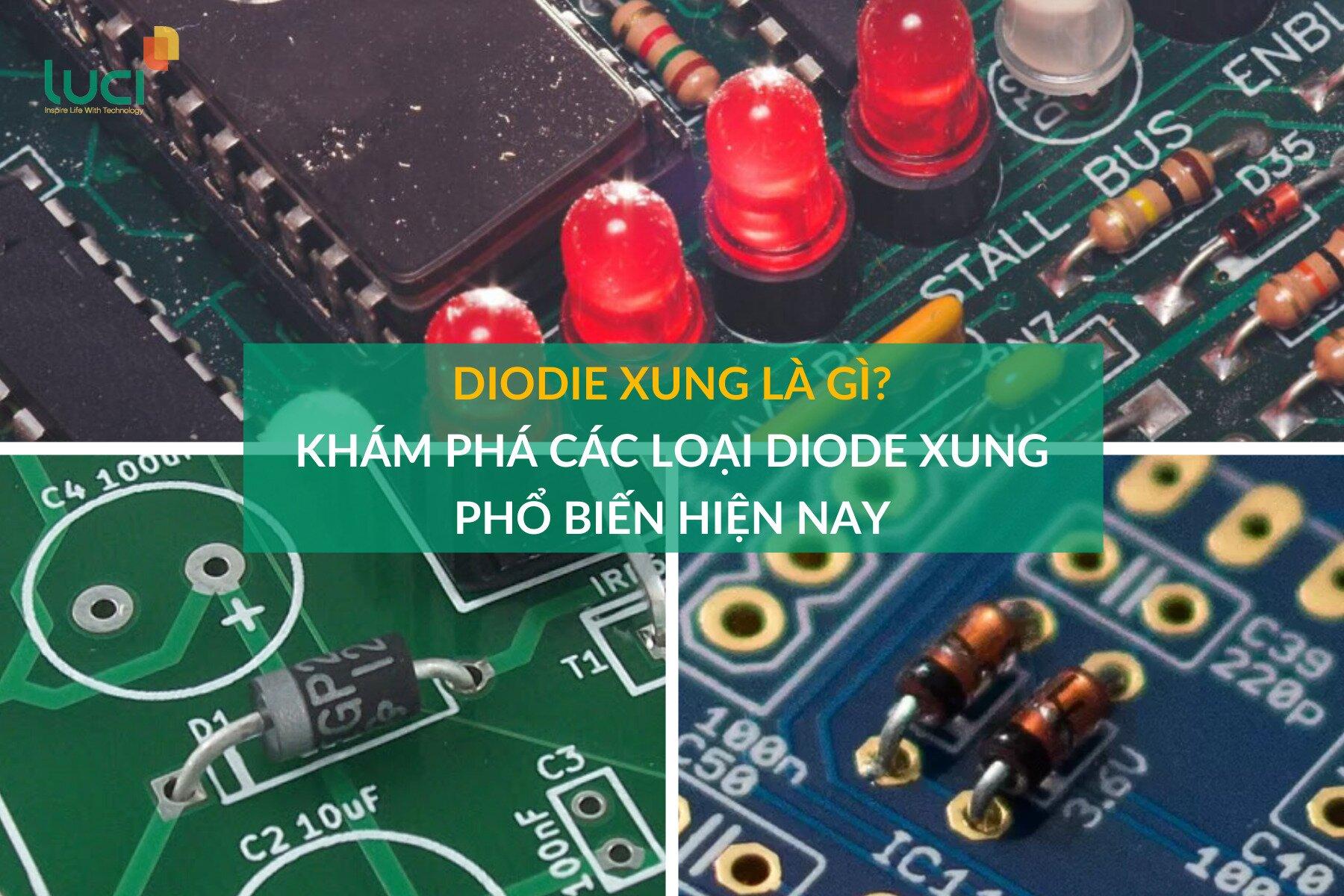

Ứng dụng diode dập xung trong mạch điện điều hòa

Lựa Chọn Diode Dập Xung Phù Hợp

Việc lựa chọn diode dập xung phù hợp là rất quan trọng để đảm bảo hiệu quả và độ bền của hệ thống. Bạn cần xem xét các thông số kỹ thuật sau:

• Điện áp ngược tối đa (VRRM): Đây là điện áp ngược tối đa mà diode có thể chịu được mà không bị hỏng. Bạn cần chọn diode có VRRM lớn hơn điện áp ngược dự kiến trong mạch.
• Dòng điện xung tối đa (IFSM): Đây là dòng điện xung tối đa mà diode có thể chịu được mà không bị hỏng. Bạn cần chọn diode có IFSM lớn hơn dòng điện xung dự kiến trong mạch.
• Thời gian hồi phục ngược (trr): Thời gian này thể hiện tốc độ hồi phục của diode sau khi điện áp chuyển từ thuận sang ngược. Thời gian hồi phục ngược càng ngắn, diode càng hiệu quả trong việc giảm thiểu switching loss.
• Công suất tiêu tán (Pd): Công suất tiêu tán tối đa mà diode có thể chịu được liên tục mà không bị quá nhiệt.

“Việc lựa chọn diode dập xung phù hợp là vô cùng quan trọng để đảm bảo tính ổn định và độ bền của toàn bộ hệ thống điện lạnh,” ông Nguyễn Văn A, một kỹ sư điện tử giàu kinh nghiệm chia sẻ. “Sai sót trong khâu này có thể dẫn đến những hư hỏng nghiêm trọng, tốn kém chi phí sửa chữa.”

Những Câu Hỏi Thường Gặp Về Diode Dập Xung

Diode dập xung có thể thay thế bằng diode thường không?

Không nên thay thế diode dập xung bằng diode thường. Diode thường không được thiết kế để chịu được điện áp ngược và dòng điện xung lớn như diode dập xung, điều này có thể dẫn đến hư hỏng thiết bị.

Làm sao để kiểm tra diode dập xung bị hỏng?

Bạn có thể sử dụng đồng hồ vạn năng để kiểm tra diode dập xung. Nếu diode bị hỏng, đồng hồ sẽ không hiển thị kết quả đúng như thông số kỹ thuật.

Tại sao diode dập xung lại cần thiết trong mạch flyback?

Diode dập xung là cần thiết trong mạch flyback để bảo vệ các linh kiện khác khỏi bị hỏng do điện áp ngược và dòng điện xung lớn được tạo ra khi mạch chuyển sang trạng thái tắt. Nó giúp duy trì sự ổn định và an toàn của toàn hệ thống.

“Hiểu rõ nguyên lý hoạt động và tầm quan trọng của diode dập xung là một kỹ năng không thể thiếu đối với bất kỳ kỹ thuật viên điện lạnh nào,” ông Lê Minh B, chủ một trung tâm sửa chữa điện lạnh uy tín, nhấn mạnh. “Nó sẽ giúp bạn xử lý sự cố nhanh chóng và hiệu quả hơn.”

Diode dập xung có ảnh hưởng đến hiệu suất của hệ thống không?

Việc lựa chọn diode dập xung có thông số kỹ thuật phù hợp sẽ giúp tối ưu hiệu suất của hệ thống. Nếu chọn diode không phù hợp, nó có thể gây ra sự mất mát năng lượng và giảm hiệu suất hệ thống.

Tôi có thể tìm mua diode dập xung ở đâu?

Bạn có thể tìm mua diode dập xung tại các cửa hàng linh kiện điện tử, các nhà phân phối thiết bị điện lạnh hoặc trên các trang thương mại điện tử. Hãy chắc chắn chọn mua sản phẩm từ các nhà cung cấp uy tín để đảm bảo chất lượng.

Kết Luận

Diode dập xung là một linh kiện quan trọng trong nhiều mạch điện, đặc biệt là trong các hệ thống điện tử điện lạnh. Hiểu rõ nguyên lý hoạt động và ứng dụng của diode dập xung giúp bạn trở thành một kỹ thuật viên điện lạnh chuyên nghiệp hơn, nắm vững kỹ thuật sửa chữa và bảo trì thiết bị. Việc lựa chọn đúng loại diode dập xung sẽ đảm bảo hiệu quả, độ bền và tuổi thọ của hệ thống điện lạnh. Hãy tham khảo thêm các tài liệu và khóa học chuyên sâu để nâng cao kiến thức của bạn về lĩnh vực này. Để tìm hiểu thêm về các mạch điện phức tạp hơn, bạn có thể tham khảo bài viết về mạch 2 cấp tốc độ y yy.
