Hướng dẫn đấu dây Jack 3.5: Từ cơ bản đến nâng cao

Đấu dây jack 3.5, hay còn gọi là jack âm thanh 3.5mm, là kỹ thuật cơ bản nhưng vô cùng quan trọng trong lĩnh vực điện tử, điện lạnh và âm thanh. Hiểu rõ cách đấu Dây Jack 3.5 sẽ giúp bạn tự sửa chữa thiết bị, chế tạo các thiết bị âm thanh đơn giản hoặc thậm chí là nâng cấp hệ thống âm thanh hiện có. Bài viết này sẽ hướng dẫn bạn một cách chi tiết, từ những kiến thức cơ bản đến những kỹ thuật nâng cao trong việc đấu dây jack 3.5.

Cấu tạo của Jack 3.5mm và các loại phổ biến

Jack 3.5mm thường có 3 hoặc 4 cực, tương ứng với các tín hiệu âm thanh khác nhau. Hiểu rõ cấu tạo của jack sẽ giúp bạn đấu dây chính xác và hiệu quả.

• Jack 3 cực (TRS): Loại jack này thường được sử dụng cho thiết bị âm thanh đơn giản, chỉ truyền tín hiệu âm thanh Stereo (trái và phải). Hai cực bên ngoài là tín hiệu âm thanh trái và phải, cực giữa thường là ground (mối đất).
• Jack 4 cực (TRRS): Loại jack này phổ biến hơn, được dùng cho tai nghe có micro. Ngoài hai kênh âm thanh trái và phải, jack 4 cực còn có thêm một cực cho tín hiệu micro và một cực ground. Thứ tự các cực thường là: Tip (trái), Ring (phải), Ring (micro), Sleeve (ground). Tuy nhiên, cần lưu ý rằng thứ tự này có thể thay đổi tùy thuộc vào nhà sản xuất.

Cấu tạo jack 3.5mm và các loại phổ biến

Cách đấu dây Jack 3.5mm 3 cực (TRS)

Đây là cách đấu dây đơn giản nhất, phù hợp với những ai mới bắt đầu làm quen với việc đấu dây jack 3.5. Bạn cần chuẩn bị:

1. Jack 3.5mm 3 cực.
2. Dây dẫn có độ dài phù hợp.
3. Kìm bấm jack.
4. Kìm tuýp (nếu cần).

Các bước đấu dây:

1. Lột lớp vỏ cách điện của dây dẫn, lộ ra 2 sợi dây dẫn bên trong.
2. Hàn hoặc quấn chặt mỗi sợi dây vào một cực của jack 3.5mm (cực bên ngoài là tín hiệu âm thanh, cực giữa là ground).
3. Bấm jack lại bằng kìm bấm jack.

Lưu ý: Khi đấu dây, cần đảm bảo các mối hàn chắc chắn và không bị chạm chập. Nếu bạn không quen với việc hàn, có thể sử dụng phương pháp quấn dây chặt vào cực của jack.

Cách đấu dây Jack 3.5mm 4 cực (TRRS) cho tai nghe có micro

Đấu dây jack 3.5mm 4 cực phức tạp hơn một chút, đòi hỏi sự chính xác cao hơn. Sai sót nhỏ cũng có thể dẫn đến việc tai nghe không hoạt động hoặc micro không thu âm được.

1. Chuẩn bị jack 3.5mm 4 cực, dây dẫn, kìm bấm jack và kìm tuýp.
2. Lột lớp vỏ cách điện của dây dẫn, lộ ra 3 hoặc 4 sợi dây tùy thuộc vào cấu tạo của dây.
3. Quan trọng: Xác định đúng thứ tự các cực trên jack 4 cực của bạn. Thông thường là: Tip (trái), Ring (phải), Ring (mic), Sleeve (ground).
4. Hàn hoặc quấn chặt từng sợi dây vào đúng cực tương ứng trên jack.
5. Bấm jack lại bằng kìm bấm jack.

“Việc đấu dây jack 3.5mm 4 cực đòi hỏi sự cẩn thận và chính xác cao. Sai một ly đi một dặm, hãy kiểm tra kỹ lưỡng trước khi bấm jack.” – Kỹ sư Nguyễn Văn Trường, chuyên gia điện tử tại Trung Tâm Điện Lạnh ABC.

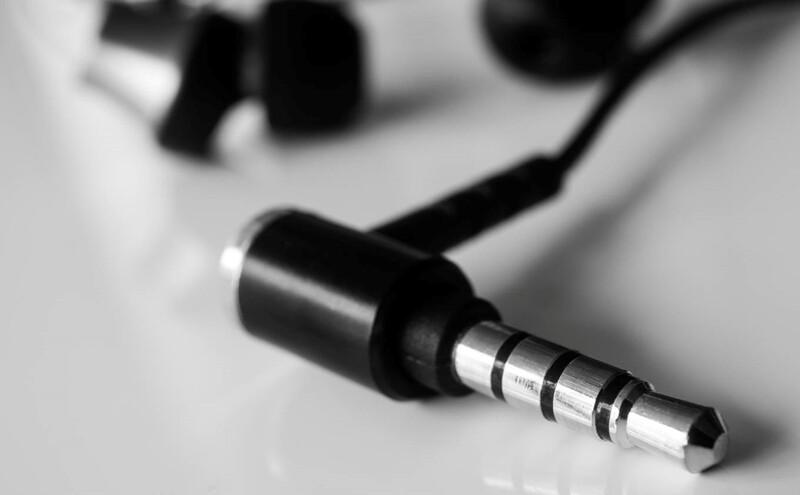

Cách đấu dây Jack 3.5mm 4 cực (TRRS) cho tai nghe có micro

Xử lý sự cố thường gặp khi đấu dây Jack 3.5

• Âm thanh bị rè: Có thể do mối hàn không chắc chắn, dây dẫn bị chạm chập hoặc chất lượng dây dẫn kém.
• Âm thanh chỉ phát ra từ một bên: Kiểm tra lại xem có đấu nhầm dây trái, phải không.
• Micro không hoạt động: Kiểm tra lại xem có đấu đúng cực micro hay không, hoặc có thể do micro bị lỗi.

“Thường xuyên kiểm tra lại các mối nối, đảm bảo chúng chắc chắn và không bị chạm chập. Một chút cẩn thận sẽ giúp bạn tránh được những rắc rối không đáng có.” – Kỹ thuật viên Trần Thị Mai, chuyên gia sửa chữa điện lạnh tại Điện Lạnh Thành Công.

Câu hỏi thường gặp:

1. Tôi có thể sử dụng loại dây dẫn nào để đấu dây jack 3.5?

Nên sử dụng dây dẫn có chất lượng tốt, lõi đồng mềm để đảm bảo tín hiệu âm thanh được truyền tải tốt nhất. Tránh sử dụng dây dẫn có lõi nhôm hoặc chất lượng kém vì dễ bị gãy, oxy hóa và ảnh hưởng đến chất lượng âm thanh.

2. Tôi nên mua jack 3.5mm ở đâu?

Bạn có thể mua jack 3.5mm tại các cửa hàng điện tử, linh kiện điện tử hoặc trên các trang thương mại điện tử. Hãy chọn những sản phẩm có chất lượng tốt để đảm bảo độ bền và hiệu quả sử dụng.

3. Có cần phải có kinh nghiệm hàn mới đấu dây jack 3.5 không?

Không nhất thiết phải có kinh nghiệm hàn mới đấu dây jack 3.5. Bạn có thể sử dụng phương pháp quấn dây chặt vào cực của jack nếu không quen với việc hàn. Tuy nhiên, hàn sẽ cho mối nối chắc chắn hơn.

4. Nếu đấu dây sai, có ảnh hưởng gì không?

Đấu dây sai có thể dẫn đến việc tai nghe không hoạt động, âm thanh bị rè, méo mó hoặc micro không thu âm được. Trong trường hợp xấu nhất, có thể làm hỏng thiết bị.

5. Tôi có thể tìm hiểu thêm thông tin về các loại jack khác như cổng aux in không?

Chắc chắn rồi! Việc tìm hiểu về các loại cổng kết nối khác, ví dụ như cổng AUX in, sẽ giúp bạn có cái nhìn tổng quan hơn về hệ thống âm thanh và khả năng kết nối các thiết bị.

6. Tôi đang muốn tìm hiểu về các loại loa mini để kết nối với điện thoại. Có gợi ý nào không? Bạn có thể tham khảo thêm về loa mini cho dt để tìm hiểu thêm các lựa chọn phù hợp với nhu cầu của mình.

Kết luận: Đấu dây jack 3.5 là một kỹ thuật cơ bản nhưng rất hữu ích trong nhiều lĩnh vực. Với hướng dẫn chi tiết và dễ hiểu trên đây, hy vọng bạn đã nắm được những kiến thức cần thiết để tự tin đấu dây jack 3.5 cho các thiết bị của mình. Hãy nhớ thực hành thường xuyên để nâng cao kỹ năng và trau dồi kinh nghiệm. Chúc bạn thành công! Nếu bạn cần tìm hiểu sâu hơn về các thiết bị âm thanh chuyên nghiệp, chẳng hạn như microlab m 300, hãy truy cập trang web của chúng tôi để tìm hiểu thêm.
